Paramètres graphiques


Cet article est juste un guide de démarrage rapide sur les paramètres graphiques de R. L’objectif est de décrire brièvement comment personnaliser un graphe avec le logiciel statistique R. Les 9 astuces simples que vous devriez connaitre pour embellir vos graphiques sont :

  • Ajout de titres, légendes, textes, axes et de lignes droites
  • Changement de l’échelle des axes, les types de points, les types de traits et les couleurs

Pour chacun de ces 9 paramètres graphiques, vous allez apprendre dans ce tutoriel le format simplifié des fonctions R à utiliser ainsi que quelques exemples illustratifs.

Ajouter des titres

Le titre des graphes peut être spécifié directement à la fonction graphique lors de la création du graphe ou en utilisant la fonction title() (pour ajouter des titres sur un graphique déjà existant).

# Ajouter des titres
barplot(c(2,5), main="Main title",
        xlab="X axis title",
        ylab="Y axis title",
        sub="Sub-title",
        col.main="red", col.lab="blue", col.sub="black")
# Augmenter la taille des titres
barplot(c(2,5), main="Main title",
        xlab="X axis title",
        ylab="Y axis title",
        sub="Sub-title",
        cex.main=2, cex.lab=1.7, cex.sub=1.2)

Logiciel R : paramètres graphiques; tutoriel sur comment ajouter des titres, des légendes, des textes, des axes et des lignes (droites)Logiciel R : paramètres graphiques; tutoriel sur comment ajouter des titres, des légendes, des textes, des axes et des lignes (droites)

Pour lire plus, cliquer sur ce lien : Titre des graphiques avec le logiciel R: Comment personnaliser?. Vous allez apprendre comment changer le style du texte (italique, gras, gras-italique) et, comment modifier les titres des graphes en utilisant les fonctions R titles() ou par().

Ajouter des légendes

La fonction legend() peut être utilisée. Un format simplifié est :

legend(x, y=NULL, legend, col)

  • x et y : Les coordonnées à utiliser pour la légende. Des mots clés peuvent également être utilisés pour la variable x : “bottomright”, “bottom”, “bottomleft”, “left”, “topleft”, “top”, “topright”, “right” et “center”.
  • legend : le texte de la légende
  • col : couleurs des traits et points à côté du texte de la légende


# Générer des données
x<-1:10; y1=x*x; y2=2*y1
# Prémière courbe
plot(x, y1, type="b", pch=19, col="red", xlab="x", ylab="y")
# Ajouter une deuxième courbe
lines(x, y2, pch=18, col="blue", type="b", lty=2)
# Ajouter des légendes
legend("topleft", legend=c("Line 1", "Line 2"),
       col=c("red", "blue"), lty=1:2, cex=0.8)

Logiciel R : paramètres graphiques; tutoriel sur comment ajouter des titres, des légendes, des textes, des axes et des lignes (droites)

Lire plus (Changer la bordure et la couleur de fond du rectangle de la légende; spécifier la position des légendes en utilisant des mots clés, …) —> Ajouter une légende aux graphiques avec le logiciel R : Comment prendre le contrôle?

Ajouter des textes

Pour ajouter des textes à un graphe dans R, la fonction text() [pour dessiner un texte dans la zone graphique] et la fonction mtext() [pour ajouter du texte dans une des quatre marges du graphe] peuvent être utilisées.

Un format simplifié de text() est :

text(x, y, labels)

  • x et y sont les coordonnées des textes
  • labels : un vecteur de textes à écrire sur le graphique


plot(cars[1:10,], pch=19)
text(cars[1:10,],  row.names(cars[1:10,]),
     cex=0.65, pos=1,col="red")

Logiciel R : paramètres graphiques; tutoriel sur comment ajouter des titres, des légendes, des textes, des axes et des lignes (droites)

Lire plus (ajouter du texte dans les marges du graphe, ajouter des annotations mathématiques, ….) —> Ajouter du texte à un graphique avec le logiciel R

Ajouter une droite

La fonction R abline() peut être utilisée pour ajouter une ligne ou droite (verticale, horizontale, droite de régression) à un graphe.

Un format simplifié est :

abline(a=NULL, b=NULL, h=NULL, v=NULL, ...)

  • a, b : Valeurs indiquant le point d’interception sur l’axe des y et la pente de la droite
  • h : h = y, ajoute une ligne horizontale en partant du point d’ordonnée y.
  • v : v = x, ajoute une ligne verticale en partant du point d’abscisse x


# Ajouter des lignes verticales et horizontales
#++++++++++++++++++++++++++++++++++
plot(cars, pch=19)
abline(v=15, col="blue") # Ajouter une ligne verticale
# Ajouter une ligne horizontale, changer la couleur,
#la taille et le type de trait,
abline(h=60, col="red", lty=2, lwd=3)
# Droite de régression
#++++++++++++++++++++++++++++++++++
require(stats)
reg<-lm(dist ~ speed, data = cars)
coeff=coefficients(reg)
# Equation de la droite de regression :
eq = paste0("y = ", round(coeff[2],1), "*x ", round(coeff[1],1))
plot(cars, main=eq, pch=18)
abline(reg, col="blue", lwd=2)

Logiciel R : paramètres graphiques; tutoriel sur comment ajouter des titres, des légendes, des textes, des axes et des lignes (droites)Logiciel R : paramètres graphiques; tutoriel sur comment ajouter des titres, des légendes, des textes, des axes et des lignes (droites)

Lire plus —> Fonction abline de R : Comment ajouter facilement une droite à un graphique

Ajouter un axe à un graphique

La fonction axis() peut être utilisée.

Un format simplifié est :

axis(side, at=NULL, labels=TRUE)

  • side : le côté du graphique où l’on souhaite ajouter un axe; les valeurs possibles sont 1(côté bas), 2(côté gauche), 3(en haut) et 4(à droite).
  • at: position des graduations.
  • labels: textes d’annotation des graduations

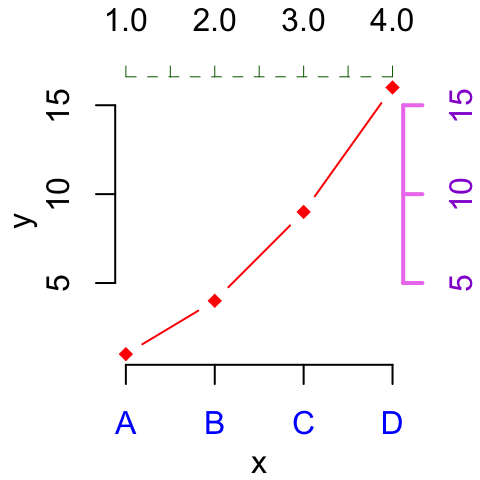

x<-1:4; y=x*x
plot(x, y, pch=18, col="red", type="b",
     frame=FALSE, xaxt="n") # Remove x axis
axis(1, 1:4, LETTERS[1:4], col.axis="blue")
axis(3, col = "darkgreen", lty = 2, lwd = 0.5)
axis(4, col = "violet", col.axis = "dark violet", lwd = 2)

Logiciel R : paramètres graphiques; tutoriel sur comment ajouter des titres, des légendes, des textes, des axes et des lignes (droites)

Lire plus —> Ajouter un axe aux graphiques : Comment faire avec le logiciel R.

Changer l’échelle des axes : minimum, maximum et échelle log

Les arguments xlim et ylim peuvent être utilisés pour changer les limites des axes x et y. Format : xlim = c(min, max); ylim = c(min, max).

La transformation en échelle log en utilisant les paramètres : log=“x”, log=“y” or log=“xy”.

x<-1:10; y=x*x
plot(x, y) # graphe simple
plot(x, y, xlim=c(1,15), ylim=c(1,150))# Agrandir l'échelle
plot(x, y, log="y")# Echelle log

Logiciel R : paramètres graphiques; tutoriel sur comment ajouter des titres, des légendes, des textes, des axes et des lignes (droites)Logiciel R : paramètres graphiques; tutoriel sur comment ajouter des titres, des légendes, des textes, des axes et des lignes (droites)Logiciel R : paramètres graphiques; tutoriel sur comment ajouter des titres, des légendes, des textes, des axes et des lignes (droites)

Lire plus —> Modifier l’échelle des axes dans R : minimum, maximum et échelle log.

Changer le type de points

Les différents types de points qui peuvent être utilisés dans R sont :

Logiciel R : paramètres graphiques; tutoriel sur comment ajouter des titres, des légendes, des textes, des axes et des lignes (droites)

Le type de points peut être changé en utilisant l’argument pch.

x<-c(2.2, 3, 3.8, 4.5, 7, 8.5, 6.7, 5.5)
y<-c(4, 5.5, 4.5, 9, 11, 15.2, 13.3, 10.5)
# Changer le type de points en utilisant pch
plot(x, y, pch = 19, col="blue")
plot(x, y, pch = 18, col="red")
plot(x, y, pch = 24, cex=2, col="blue", bg="red", lwd=2)

Logiciel R : paramètres graphiques; tutoriel sur comment ajouter des titres, des légendes, des textes, des axes et des lignes (droites)Logiciel R : paramètres graphiques; tutoriel sur comment ajouter des titres, des légendes, des textes, des axes et des lignes (droites)Logiciel R : paramètres graphiques; tutoriel sur comment ajouter des titres, des légendes, des textes, des axes et des lignes (droites)

Lire plus —> Les différents types de points dans R : Comment utiliser pch?.

Changer le type de traits

Les types de traits disponibles dans R sont :

Logiciel R : paramètres graphiques; tutoriel sur comment ajouter des titres, des légendes, des textes, des axes et des lignes (droites)

Le type de traits peut être spécifier en utilisant le paramètre graphique lty.

x=1:10; y=x*x
plot(x, y, type="l") # trait plein (ou solide, par défaut)
plot(x, y, type="l", lty="dashed")# tiret
plot(x, y, type="l", lty="dashed", lwd=3)# Changer l'épaisseur du trait

Logiciel R : paramètres graphiques; tutoriel sur comment ajouter des titres, des légendes, des textes, des axes et des lignes (droites)Logiciel R : paramètres graphiques; tutoriel sur comment ajouter des titres, des légendes, des textes, des axes et des lignes (droites)Logiciel R : paramètres graphiques; tutoriel sur comment ajouter des titres, des légendes, des textes, des axes et des lignes (droites)

Lire plus —> Les différents types de traits dans R : lty.

Changer les couleurs

Les couleurs peuvent être spécifiées soit par le nom (ex, col = “red”) ou par le code hexadécimal (ex, col = “#FFCC00”).

# spécifier la couleur par le nom
barplot(c(2,5), col=c("blue", "red"))
# utiliser le code héxadécimal
barplot(c(2,5), col=c("#009999", "#0000FF"))

Logiciel R : paramètres graphiques; tutoriel sur comment ajouter des titres, des légendes, des textes, des axes et des lignes (droites)Logiciel R : paramètres graphiques; tutoriel sur comment ajouter des titres, des légendes, des textes, des axes et des lignes (droites)

Code héxadécimal des couleurs :

Code héxadécimal des couleurs (Source: http://www.visibone.com)

Le package RColorBrewer peut aussi être utilisé pour créer de belles palettes de couleurs. Lire notre article : Couleurs dans R.

Lire plus —> Couleurs dans R.

Articles réliés

Cliquez sur les articles suivants pour lire plus


Types de points

Types de points Différents types de points sont disponibles dans R. Le paramètre graphique à utiliser pour spécifier le type de points est pch.

Types de traits

Types de traits L’argument lty peut être utilisé pour indiquer le type de traits. Pour changer l’épaisseur des traits, l’argument lwd peut être utilisé.

Couleurs dans R

Couleurs dans R Les couleurs peuvent être spécifiées soit par le nom (ex, col = “red”) ou par le code hexadécimal (ex, col = “#FFCC00”). Vous pouvez également utiliser d’autres systèmes de couleurs tels que ceux venant du package RColorBrewer.

Ajouter un titre à un graphe

Ajouter un titre à un graphique Le titre des graphes peut être spécifié directement à la fonction graphique lors de la création du graphe ou en utilisant la fonction title() (pour ajouter des titres sur un graphique déjà existant).

Ajouter des légendes à un graphe

Ajouter des légendes à un graphe Pour ajouter une légende, la fonction legend() peut être utilisée.

Ajouter du texte à un graphe

Ajouter du texte à un graphe Pour ajouter du texte à un graphe dans R, les fonctions text() et mtext() peuvent être utilisées.

Ajouter une droite

Ajouter une droite La fonction abline() peut être utilisée pour ajouter des lignes verticales, horizontales ou une doite de régression à un graphe.

Ajouter un axe à un graphe

Ajouter un axe à un graphe La fonction axis() peut être utilisée pour ajouter un axe sécondaire à un graphe.

Modifier l’échelle des axes dans R

Modifier l’échelle des axes dans R L’objectif de cet article est de vous montrer comment fixer les limites des axes x et y. Ce document couvre également la transformation des axes en échelle logarithmique.

Infos

Cette analyse a été effectuée en utilisant le logiciel statistique R (ver. 3.1.0).
