fviz_mca: Visualisation de l'Analyse des Correspondances Multiples - Logiciel R et analyse de données


Description

Graphique des variables individus/variables issues des r?sultats de l?Analyse des Correspondences Multiples (ACM).

Les fonctions suivantes, du package factoextra, sont utilis?e:

  • fviz_mca_ind(): Graphique des individus
  • fviz_mca_var(): Graphique des variables
  • fviz_mca_biplot() (ou fviz_mca()): Biplot des individus et des variables

Installer et charger factoextra

Le package devtools est requis pour l?installation de factoextra.

if(!require(devtools)) install.packages("devtools")
devtools::install_github("kassambara/factoextra")

Charger factoextra:

library("factoextra")

Utilisation

# Graphique des individus
fviz_mca_ind(X, axes = c(1, 2),
  geom = c("point", "text"), label = "all", invisible = "none",
  labelsize = 4, pointsize = 2, habillage = "none",
  addEllipses = FALSE, ellipse.level = 0.95, col.ind = "blue",
  col.ind.sup = "darkblue", alpha.ind = 1, shape.ind = 19,
  select.ind = list(name = NULL, cos2 = NULL, contrib = NULL),
  map = "symmetric",
  jitter = list(what = "label", width = NULL, height = NULL), ...)
# Graphique des variables
fviz_mca_var(X, axes = c(1, 2),
  geom = c("point", "text"), label = "all",
  invisible = "none", labelsize = 4, pointsize = 2, col.var = "red",
  alpha.var = 1, shape.var = 17, col.quanti.sup = "blue",
  col.quali.sup = "darkgreen", col.circle = "grey70",
  select.var = list(name = NULL, cos2 = NULL, contrib = NULL),
  map = "symmetric",
  jitter = list(what = "label", width = NULL, height = NULL))
# Biplot des individus et des variables
fviz_mca_biplot(X, axes = c(1, 2), geom = c("point", "text"),
  label = "all", invisible = "none", labelsize = 4, pointsize = 2,
  habillage = "none", addEllipses = FALSE, ellipse.level = 0.95,
  col.ind = "blue", col.ind.sup = "darkblue", alpha.ind = 1,
  col.var = "red", alpha.var = 1, col.quanti.sup = "blue",
  col.quali.sup = "darkgreen", shape.ind = 19, shape.var = 17,
  select.var = list(name = NULL, cos2 = NULL, contrib = NULL),
  select.ind = list(name = NULL, cos2 = NULL, contrib = NULL),
  map = "symmetric", arrows = c(FALSE, FALSE),
  jitter = list(what = "label", width = NULL, height = NULL), ...)
# Alias de fviz_mca_biplot()
fviz_mca(X, ...)

Arguments

Argument Description
X Un objet de class MCA [FactoMineR]; mca [ade4].
axes un vecteur num?rique de longueur 2 sp?cifiant les axes ? tracer.
geom un texte sp?cifiant la g?om?trie ? utiliser pour le graphique. Les valeurs autoris?es sont la combinaison de c(?point?, ?arrow?, ?text?). Utilisez ?point? (pour afficher uniquement les points); ?text? pour afficher uniquement les ?tiquettes (texte d?annotation); c(?point?, ?text?) ou c(?arrow?, ?text?) pour montrer les deux types.
label un vecteur de caract?res sp?cifiant les ?l?ments ? ?tiqueter. a valeur par d?faut est ?all?. Les valeurs autoris?es sont ?none? ou la combinaison de c(?ind?, ?ind.sup?,?var?, ?quali.sup?, ?quanti.sup?). Utilisez ?ind? pour ?tiqueter uniquement les individus actifs; ?ind.sup? est pour les individus suppl?mentaires. ?var? est pour les variables actives. ?quali.sup? est pour les variables qualitatives suppl?mentaires. ?quanti.sup? est pour les variables quantitatives suppl?mentaires.
invisible une cha?ne de caract?re sp?cifiant les ?l?ments ? masquer sur le graphique. La valeur par d?faut est ?none?. Les valeurs autoris?es sont la combinaison de c(?ind?, ?ind.sup?,?var?, ?quali.sup?, ?quanti.sup?).
labelsize taille de la police pour les ?tiquettes.
pointsize la taille des points.
habillage une variable cat?gorielle optionnelle de type ?factor. La valeur par d?faut est?none?. Si X est un objet de type MCA provenant de FactoMineR, habillage peut ?tre ?galement sp?cifi? par l?index ou le nom d?une variable qualitative suppl?mentaire. Cet argument est utilis? pour colorer les individus par des groupes (voir ?MCA dans FactoMineR).
addEllipses valeur logique. Si TRUE, ajoute des ellipses autour des individus lorsque habillage!= ?none?.
ellipse.level la taille de l?ellipse de concentration en probabilit? normale (i.e.: 0.95, 0.68, ?).
col.ind,col.var couleurs pour les individus et les variables, respectivement. Les valeurs possibles comprennent ?galement: ?cos2?, ?contrib?, ?coord?, ?x? or ?y?. Dans ce cas, les couleurs des individus/variables sont automatiquement contr?l?es par leurs qualit?s (?cos2?), leurs contributions (?contrib?), leurs coordonn?es (x^2 + y^2, ?coord?), les valeurs x (?x?) ou les valeurs y (?y?). Pour utiliser la coloration automatique (par cos2, contrib, ?.), assurez-vous que habillage = ?none?.
col.ind.sup couleur des individus suppl?mentaires.
alpha.ind,alpha.var contr?le la transparence des couleurs des individus et des variables, respectivement. La valeur peut varier de 0 (transparence totale) ? 1 (aucune transparence). La valeur par d?faut est 1. Les valeurs admises comprennent ?galement: ?cos2?, ?contrib?, ?coord?, ?x? ou ?y?, comme pour les arguments col.ind et col.var. Pour utiliser ceux-ci, assurez-vous que habillage = ?none?.
select.ind,select.var

S?lection des individus/variables ? dessiner. Les valeurs autoris?es sont NULL ou une liste contenant le nom des arguments, cos2 ou contrib. La valeur par d?faut est list(name = NULL, cos2 = NULL, contrib = NULL):

  • name: est un vecteur de caract?res contenant les noms des individus/variables ? s?lectionner
  • cos2: si cos2 est dans [0, 1], ex: 0.6, alors les individus/variables avec un cos2 > 0.6 sont s?lectionn?es. Si cos2 > 1, ex: 5, alors les top 5 individus/variables avec le plus grand cos2 sont s?lectionn?es
  • contrib: si contrib > 1, ex: 5, alors les top 5 individus/variables avec la plus grande contribution sont s?lectionn?es.
map cha?ne de caract?res sp?cifiant le type de graphique. Les options autoris?es incluent: ?rowprincipal? ?symetric?, ?colprincipal?, ?symbiplot?, ?rowgab?, ?colgab?, ?rowgreen? et ?colgreen?. Voir la section d?tails
jitter Un param?tre d?ajustement de la position des points et textes pour r?duire le chevauchement. C?est une liste contenant les objets what, width et height (Ex.; jitter = list(what, width, height)). what: l??l?ment ? ajuster. Les valeurs possibles sont ?point? ou ?p?; ?label? ou ?l?; ?both? ou ?b?. width: degr? d?ajustement selon l?axe des x (ex: 0.2). height: degr? d ?ajustement selon l?axe des y (ex: 0.2).
col.quanti.sup, col.quali.sup couleur pour les variables quantitative/qualitative suppl?mentaires.
arrows Vecteur logique de longueur deux, pr?cisant si le graphique doit contenir des points (FALSE, par d?faut) ou fl?ches (TRUE). La premi?re valeur s?applique aux variables lignes et la deuxi?me valeur s?applique aux variables colonnes.
? Arguments optionnels ? passer ? la fonction fviz_mca_biplot().

Details

Le graphique par d?faut de l?ACM (analyse des correspondances multiples) est un graphique ?sym?trique?, dans lequel les lignes et les colonnes sont repr?sent?es en coordonn?es principales. Dans cette situation, il est impossible d?interpr?ter la distance entre les points lignes et les points colonnes. Pour surmonter ce probl?me, le plus simple est de faire un graphique asym?trique. Cela signifie que, les profils colonnes doivent ?tre repr?sent?es dans l?espace des lignes ou vice-versa. Les options autoris?es pour l?argument map sont:

  • ?rowprincipal? or ?colprincipal?: graphique asym?triques avec soit des lignes en coordonn?es principales et les colonnes en coordonn?es standards, ou vice versa. Ces graphiques conservent respectivement la m?trique des lignes ou celle des colonnes.

  • ?symbiplot?: Les lignes et les colonnes sont transform?es afin d?avoir des variances ?gales aux valeurs singuli?res (racines carr?s des valeurs propres), ce qui donne un biplot sym?trique mais ne pr?serve pas les m?triques des lignes ou des colonnes.

  • ?rowgab? ou ?colgab?: graphiques asym?triques, propos?es par Gabriel & Odoroff (1990), avec des lignes (respectivement colonnes) en coordonn?es principales et colonnes (respectivement lignes) en coordonn?es standards multipli? par la masse du point correspondant.

  • ?rowgreen? ou ?colgreen?: graphiques appel?s aussi ?biplots de contribution?, montrant visuellement les points les plus contributifs (Greenacre 2006b). Ils sont semblables ? ?rowgab? et ?colgab?, sauf que les points en coordonn?es standard sont multipli?s par la racine carr?e des masses correspondantes, donnant les reconstructions des r?sidus standardis?s.

Valeur

Un graphique de type ggplot2

Exemples

Analyse des correspondences multiples

Une Analyse des Correspondences Multiples (ACM) est effectu?e en utilisant la fonction MCA() [dans FactoMineR] et les donn?es poison [dans FactoMineR]:

# Installer et charger FactoMineR pour effectuer une MCA
# install.packages("FactoMineR")
library("FactoMineR")
data(poison)
poison.active <- poison[1:55, 5:15]
head(poison.active[, 1:6])
    Nausea Vomiting Abdominals   Fever   Diarrhae   Potato
1 Nausea_y  Vomit_n     Abdo_y Fever_y Diarrhea_y Potato_y
2 Nausea_n  Vomit_n     Abdo_n Fever_n Diarrhea_n Potato_y
3 Nausea_n  Vomit_y     Abdo_y Fever_y Diarrhea_y Potato_y
4 Nausea_n  Vomit_n     Abdo_n Fever_n Diarrhea_n Potato_y
5 Nausea_n  Vomit_y     Abdo_y Fever_y Diarrhea_y Potato_y
6 Nausea_n  Vomit_n     Abdo_y Fever_y Diarrhea_y Potato_y
res.mca <- MCA(poison.active, graph=FALSE)

fviz_mca_ind(): Graphique des individus

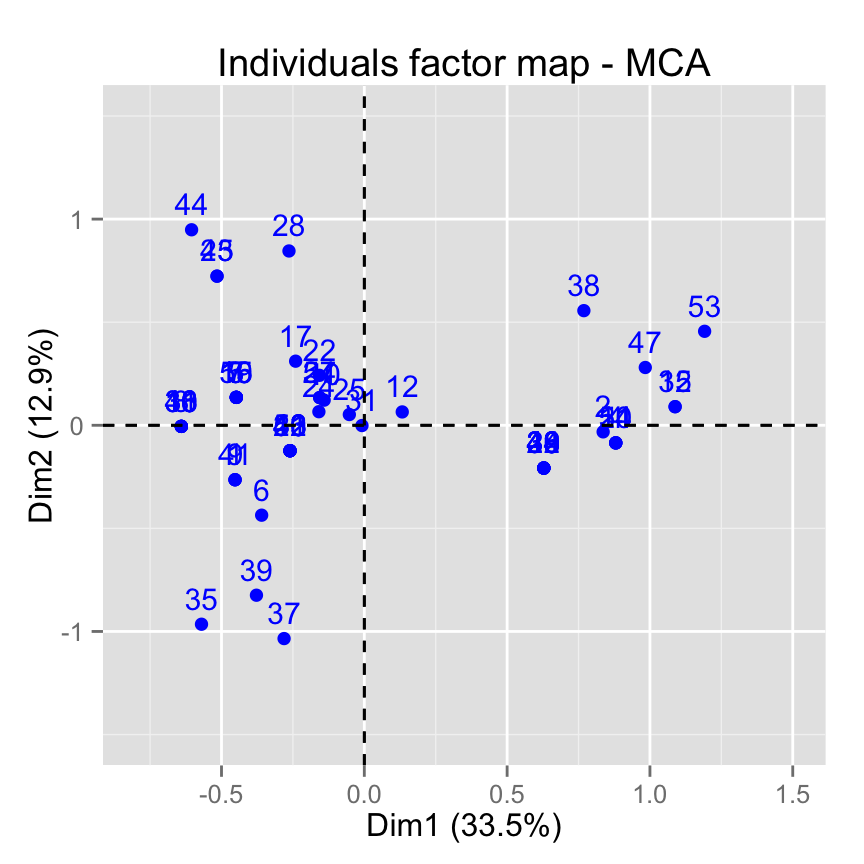

# Graphique par d?faut
fviz_mca_ind(res.mca)

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

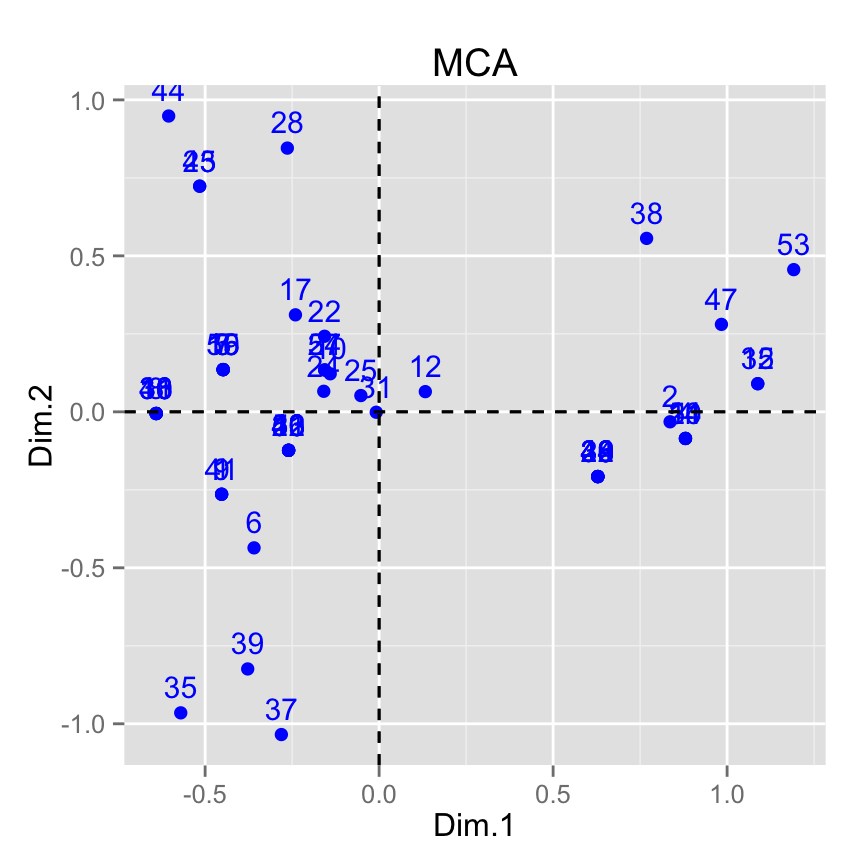

# Changer le titre principal et celui des axes
fviz_mca_ind(res.mca) +
 labs(title = "MCA", x = "Dim.1", y ="Dim.2" )

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

# Changer les limites des axes en sp?cifiant le min et le max
fviz_mca_ind(res.mca) +
   xlim(-0.8, 1.5) + ylim (-1.5, 1.5)

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

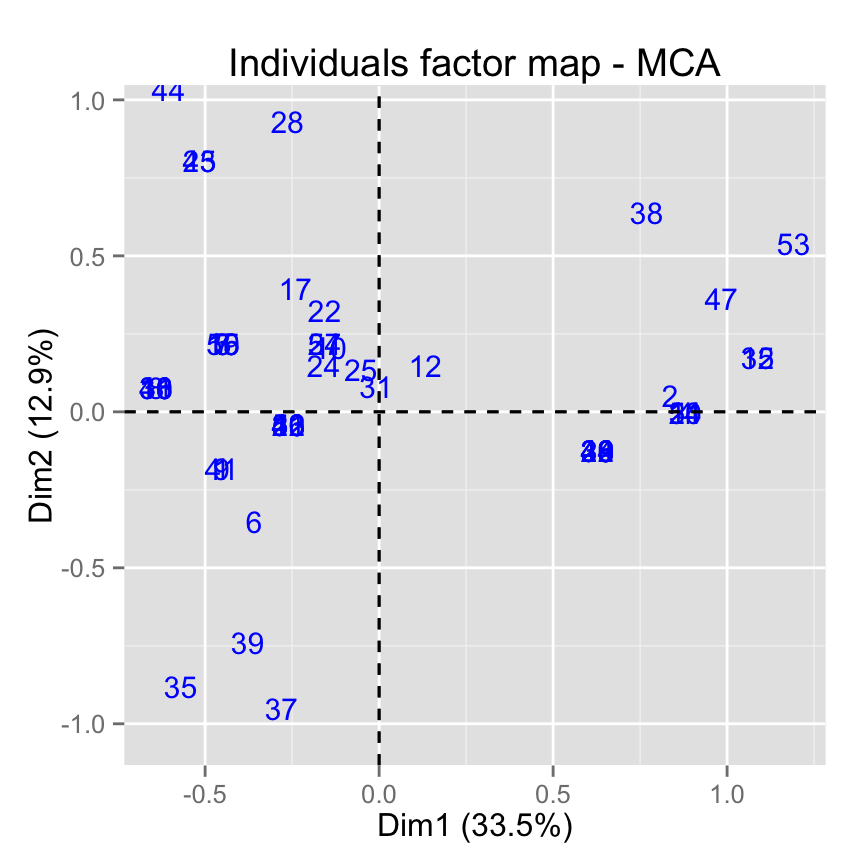

# Utiliser seulement du texte
fviz_mca_ind(res.mca, geom = "text")

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

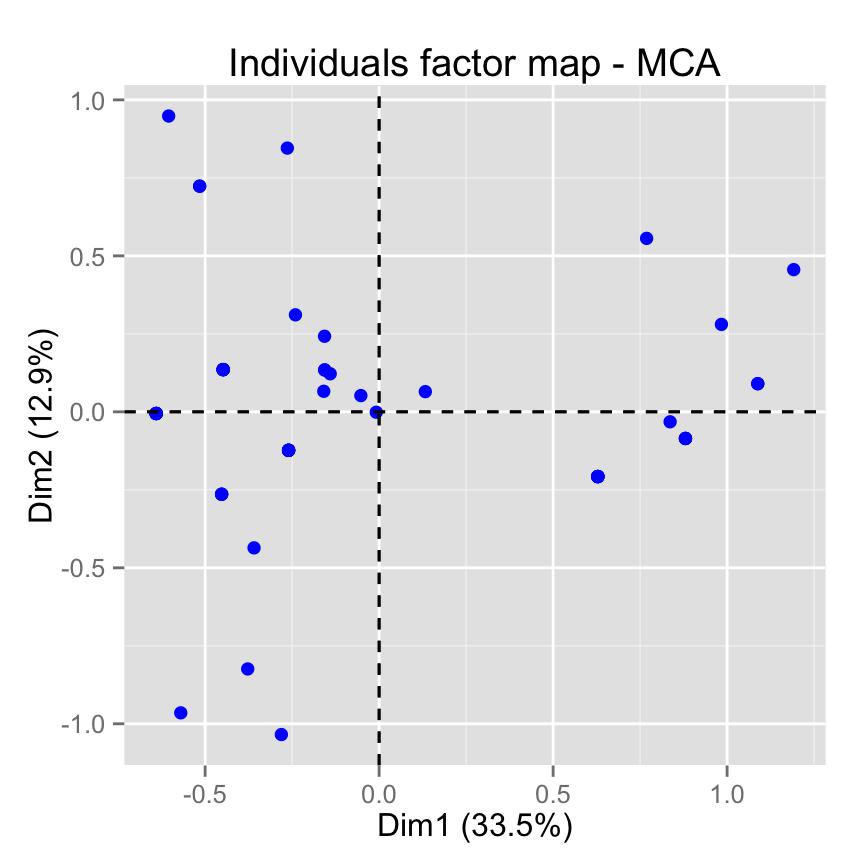

# Utiliser uniquement des points
fviz_mca_ind(res.mca, geom="point")

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

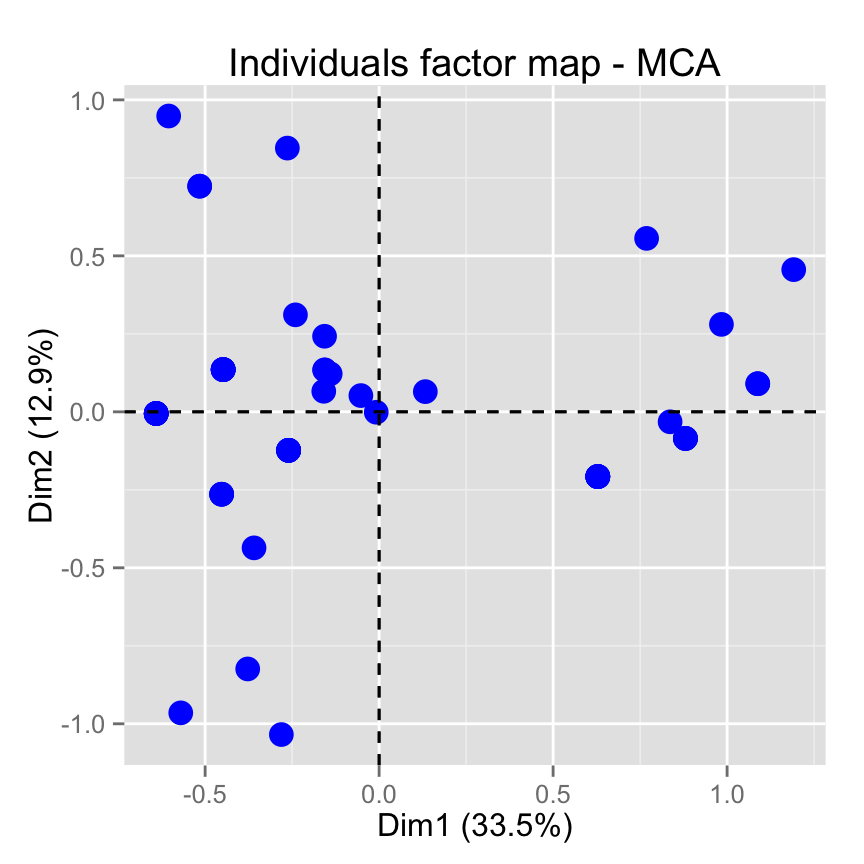

# Changer la taille des points
fviz_mca_ind(res.mca, geom="point", pointsize = 4)

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

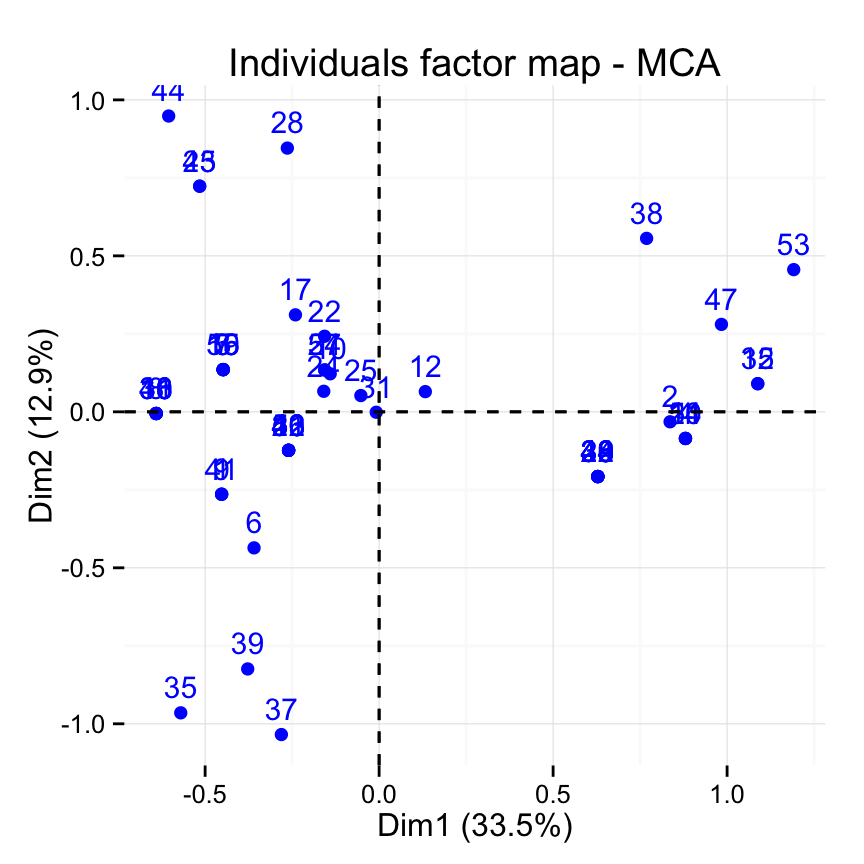

# Changer la couleur des points et le th?me
fviz_mca_ind(res.mca, col.ind = "blue")+
   theme_minimal()

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

# R?duire le ch?vauchement
fviz_mca_ind(res.mca,
             jitter = list(width = 0.2, height = 0.2))

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

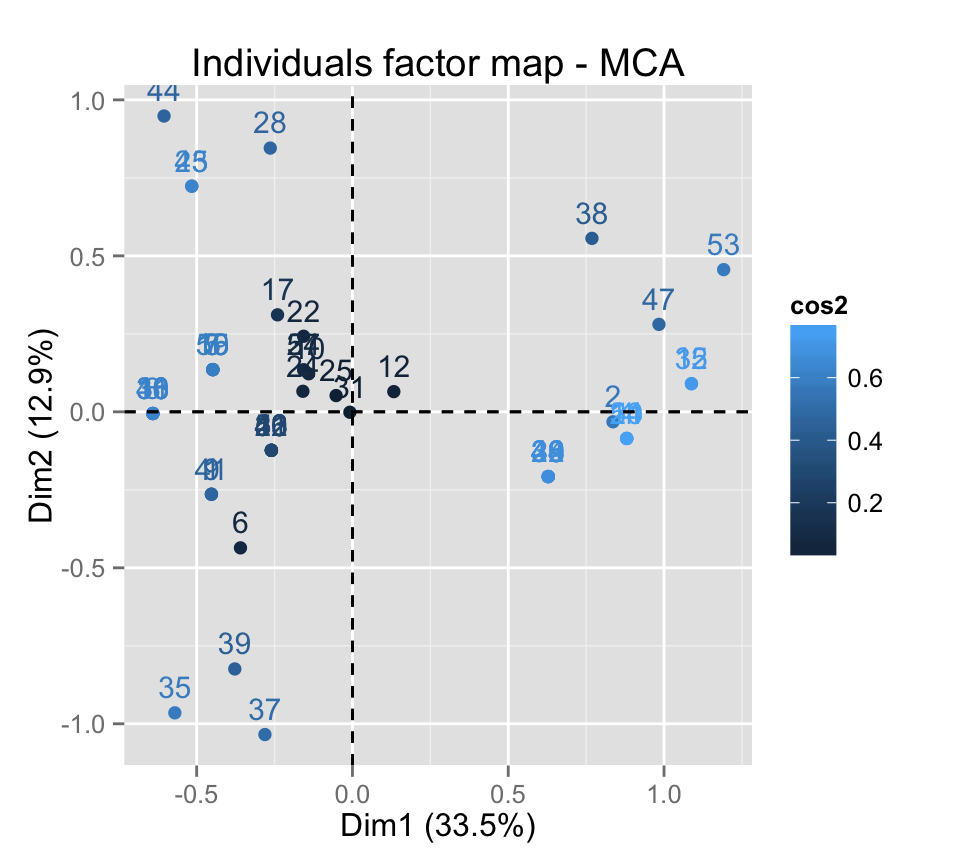

# Contr?ler automatiquement la couleurs des individus
# par les valeurs de cos2 ou de contributions
# cos2 = qualit? de r?pr?sentation sur le graphique
fviz_mca_ind(res.mca, col.ind="cos2")

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

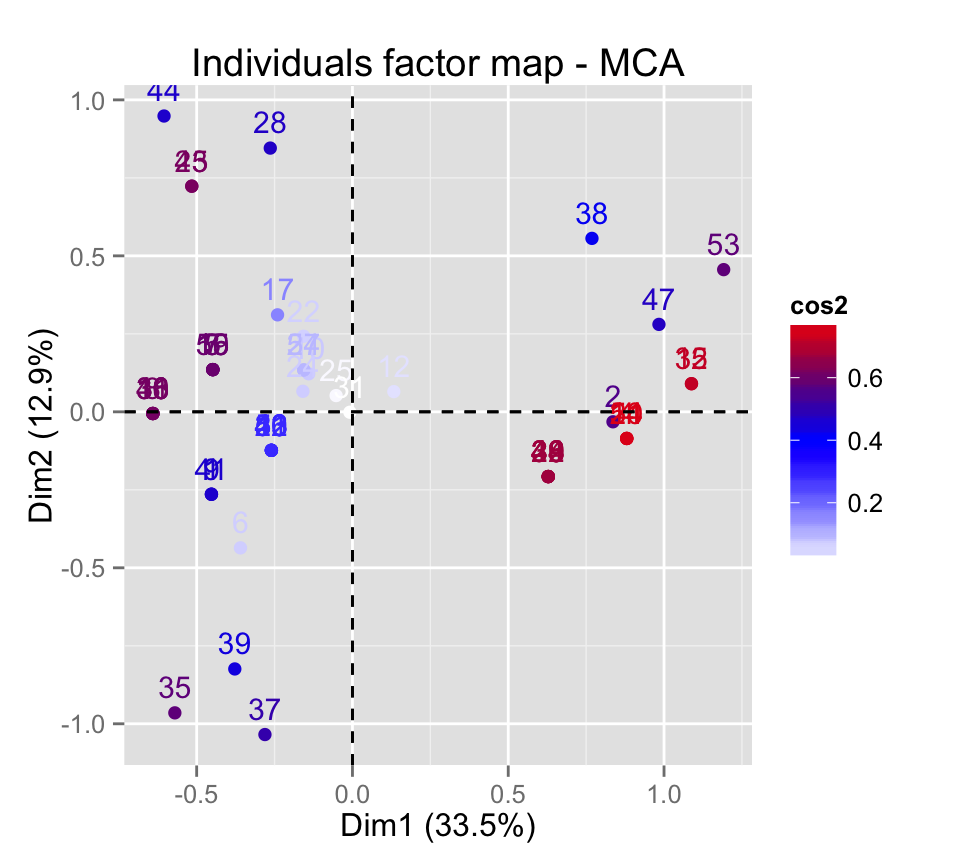

# Gradient de couleur
fviz_mca_ind(res.mca, col.ind="cos2") +
      scale_color_gradient2(low="white", mid="blue",
      high="red", midpoint=0.4, space = "Lab")

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

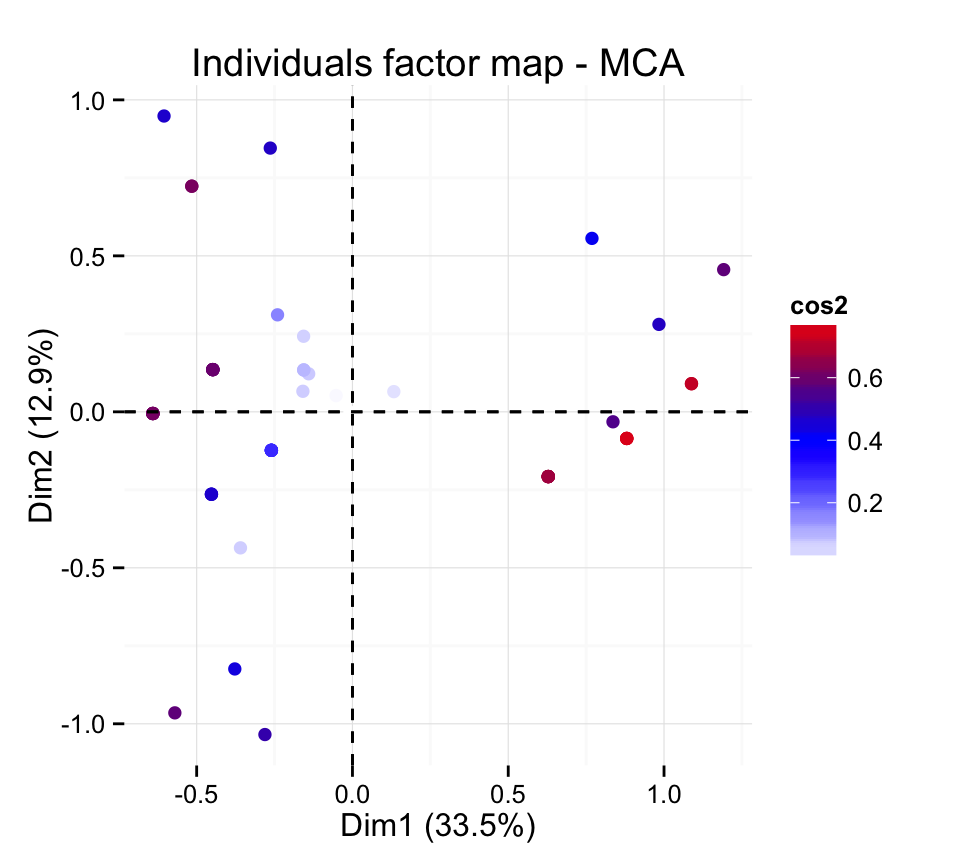

# Changer le th?me et utiliser uniquement des points
fviz_mca_ind(res.mca, col.ind="cos2", geom = "point") +
      scale_color_gradient2(low="white", mid="blue",
      high="red", midpoint=0.4, space = "Lab")+ theme_minimal()

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

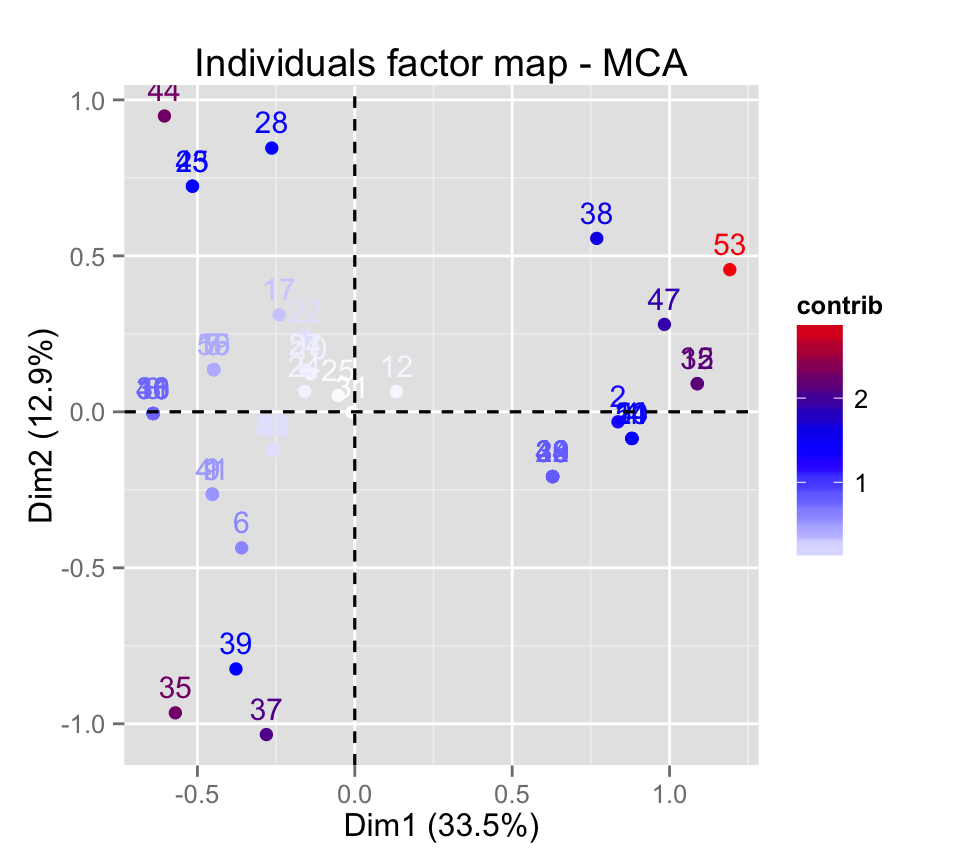

# Colorer en fonction de la contribution
fviz_mca_ind(res.mca, col.ind="contrib") +
      scale_color_gradient2(low="white", mid="blue",
      high="red", midpoint=1.5, space = "Lab")

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

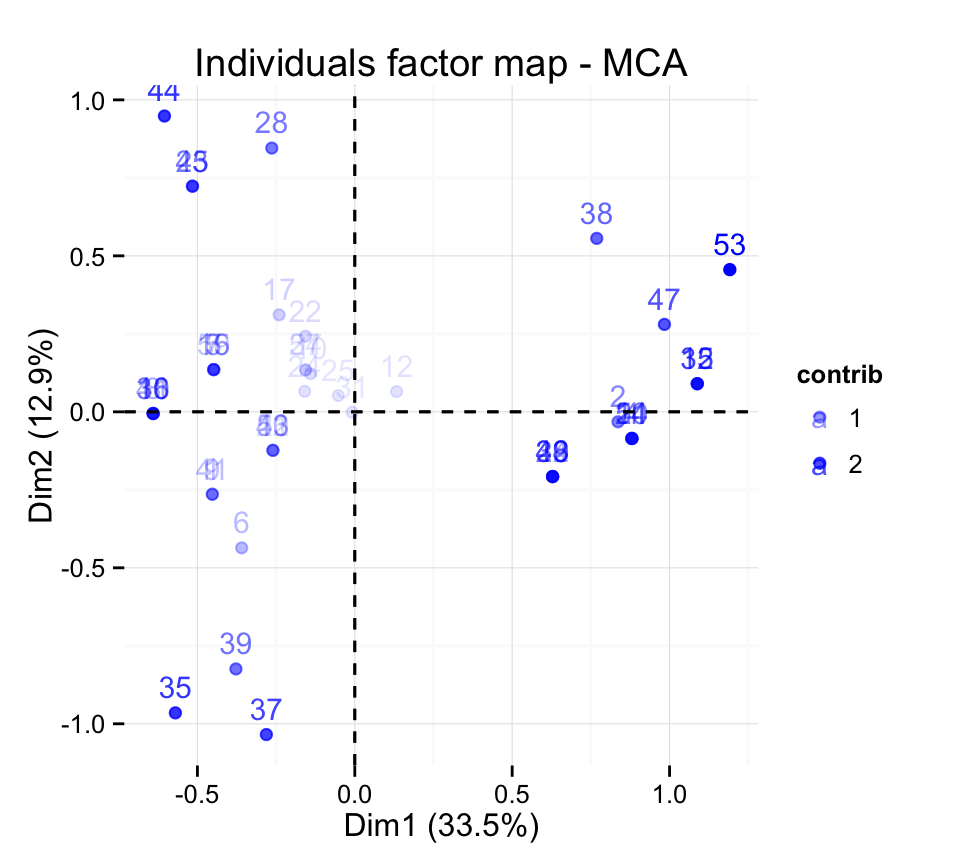

# Contr?ler la transparence des couleurs
# en fonction de la contribution
fviz_mca_ind(res.mca, alpha.ind="contrib") +
     theme_minimal()

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

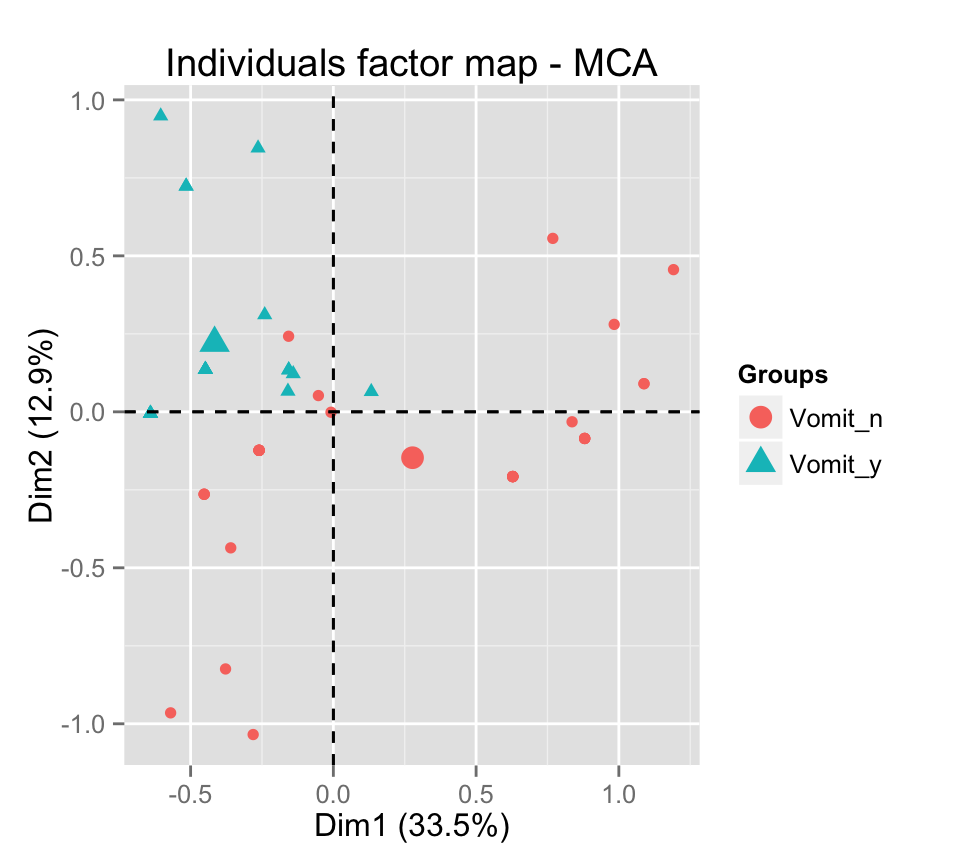

# Colorer les individus par groupes
grp <- as.factor(poison.active[, "Vomiting"])
fviz_mca_ind(res.mca, label="none", habillage=grp)

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

# Ajouter des ellipses
p <- fviz_mca_ind(res.mca, label="none", habillage=grp,
             addEllipses=TRUE, ellipse.level=0.95)
print(p)

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

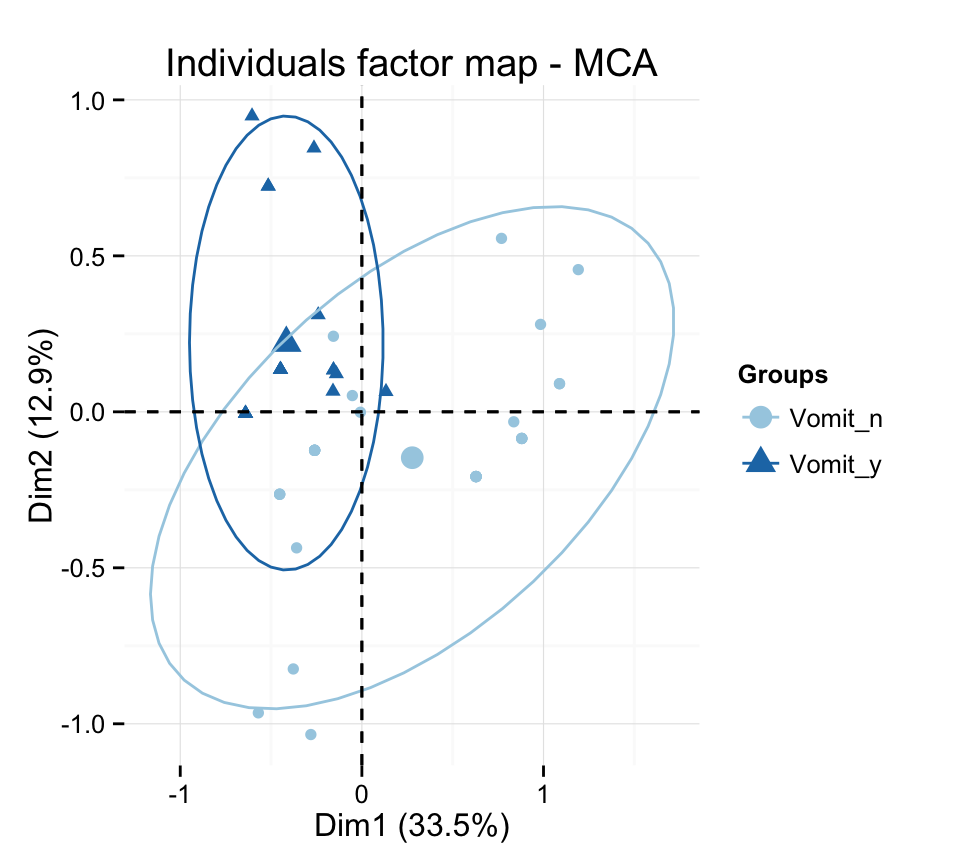

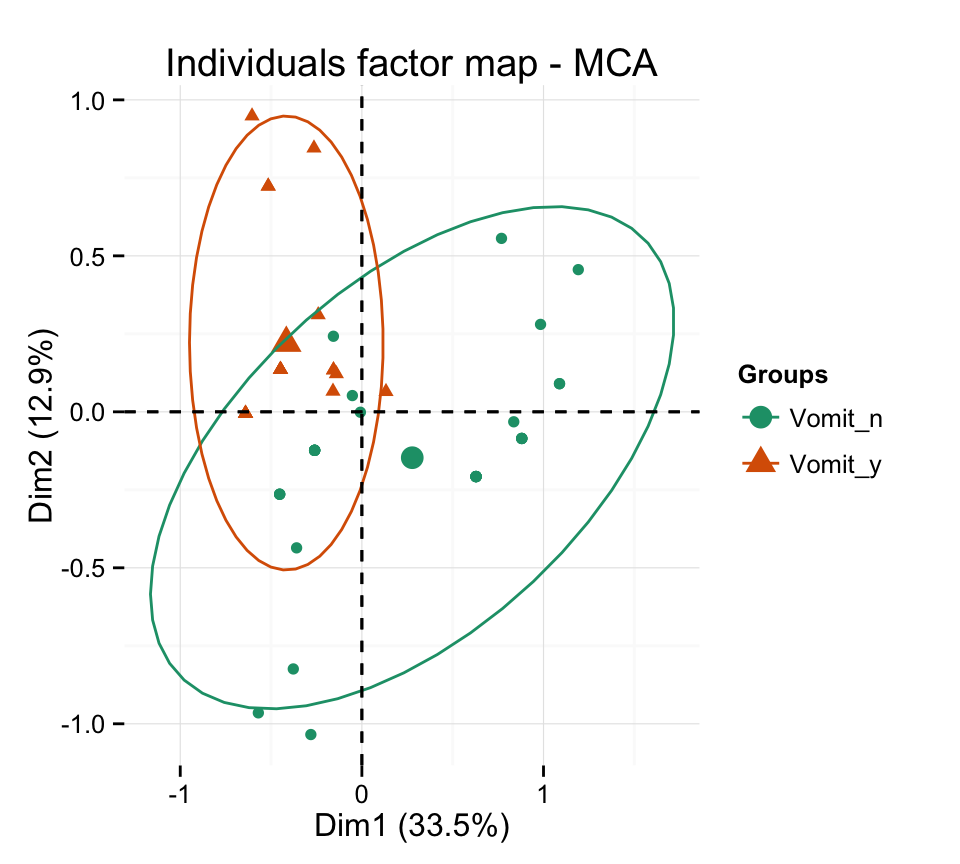

# Changer la couleur des groupes en utilisant
# les palettes RColorBrewer
p + scale_color_brewer(palette="Dark2") +
   theme_minimal()

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

p + scale_color_brewer(palette="Paired") +
     theme_minimal()

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

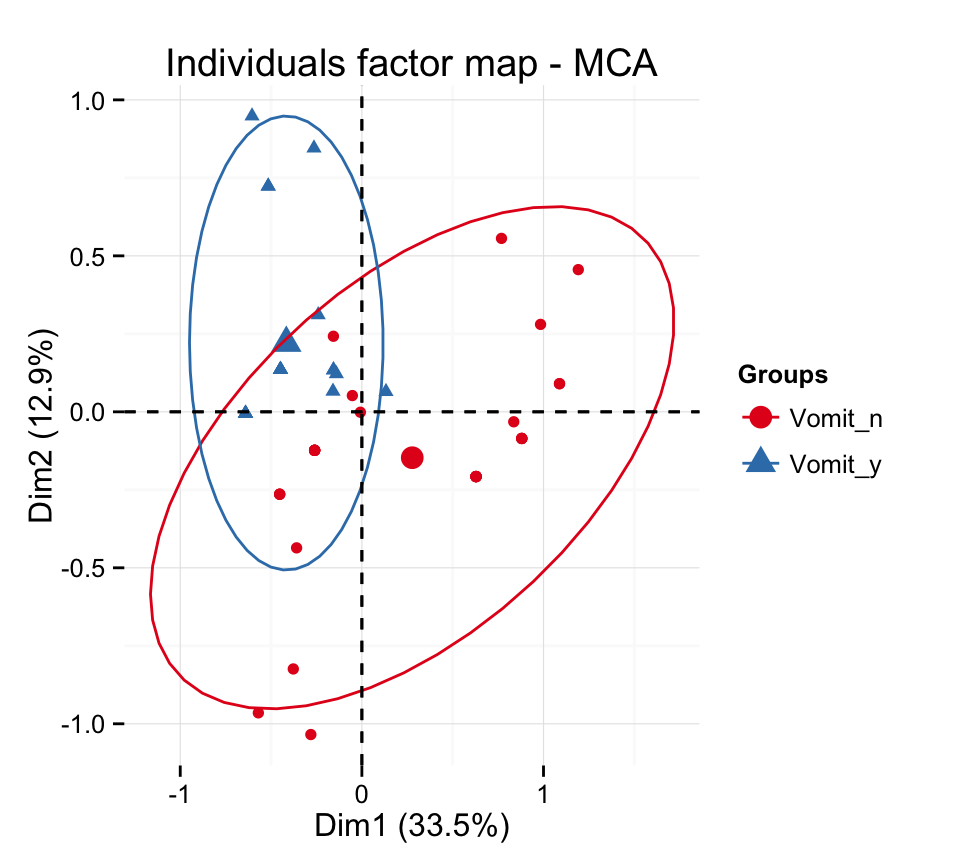

p + scale_color_brewer(palette="Set1") +
     theme_minimal()

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

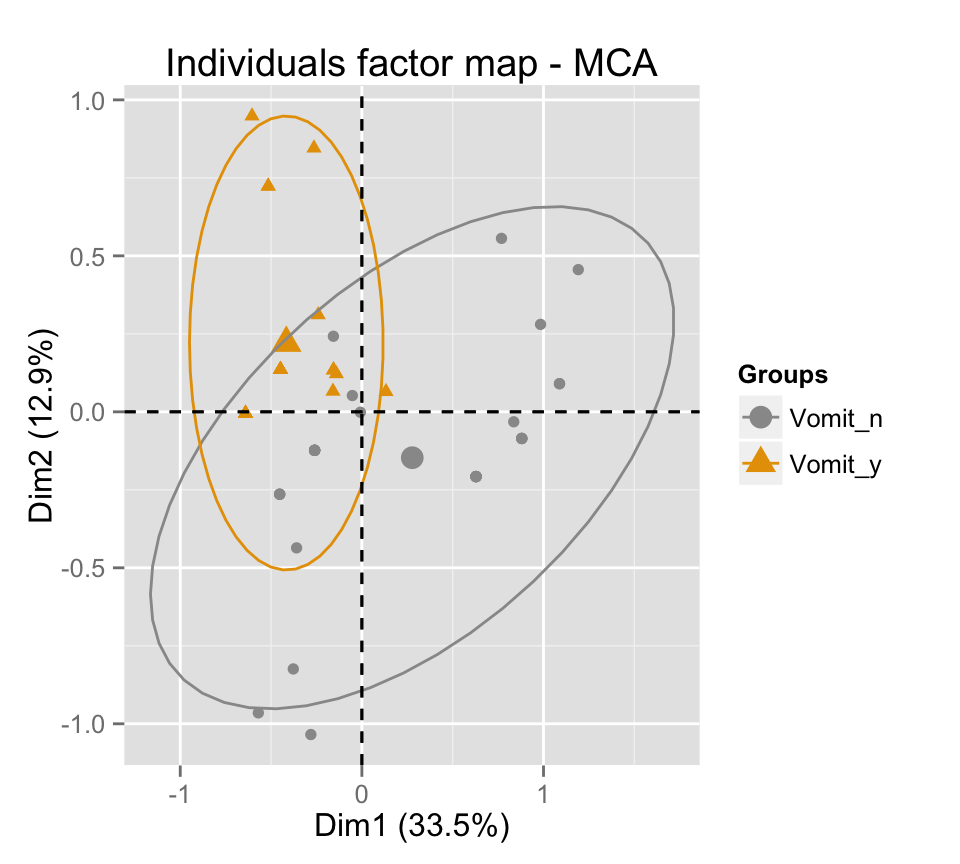

# Changer la couleur manuellement
p + scale_color_manual(values=c("#999999", "#E69F00", "#56B4E9"))

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

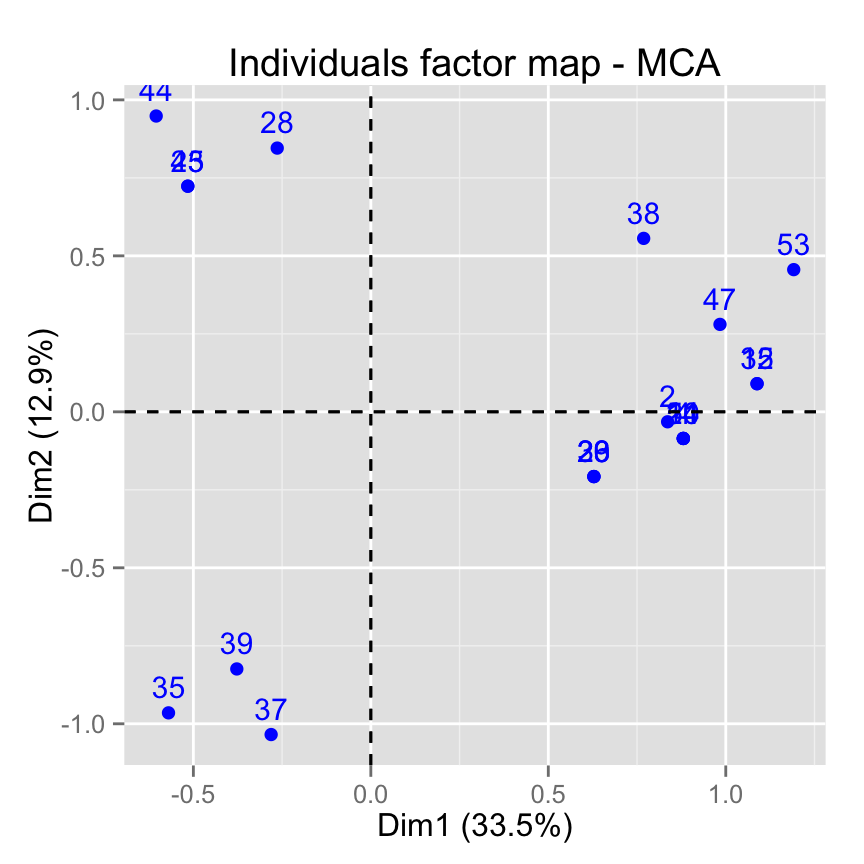

# S?lectionner et visualiser les individus avec cos2 >= 0.4
fviz_mca_ind(res.mca, select.ind = list(cos2 = 0.4))

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

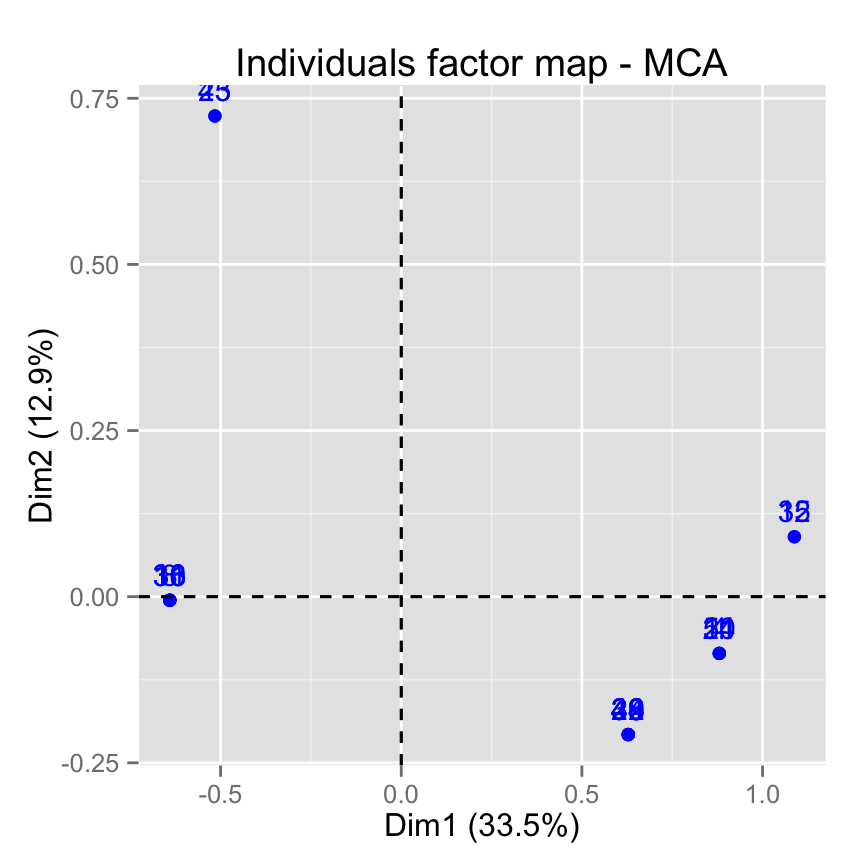

# S?lectionner le top 20 selon le cos2
fviz_mca_ind(res.mca, select.ind = list(cos2 = 20))

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

# Selectionner le top 20 selon la contribution
fviz_mca_ind(res.mca, select.ind = list(contrib = 20))

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

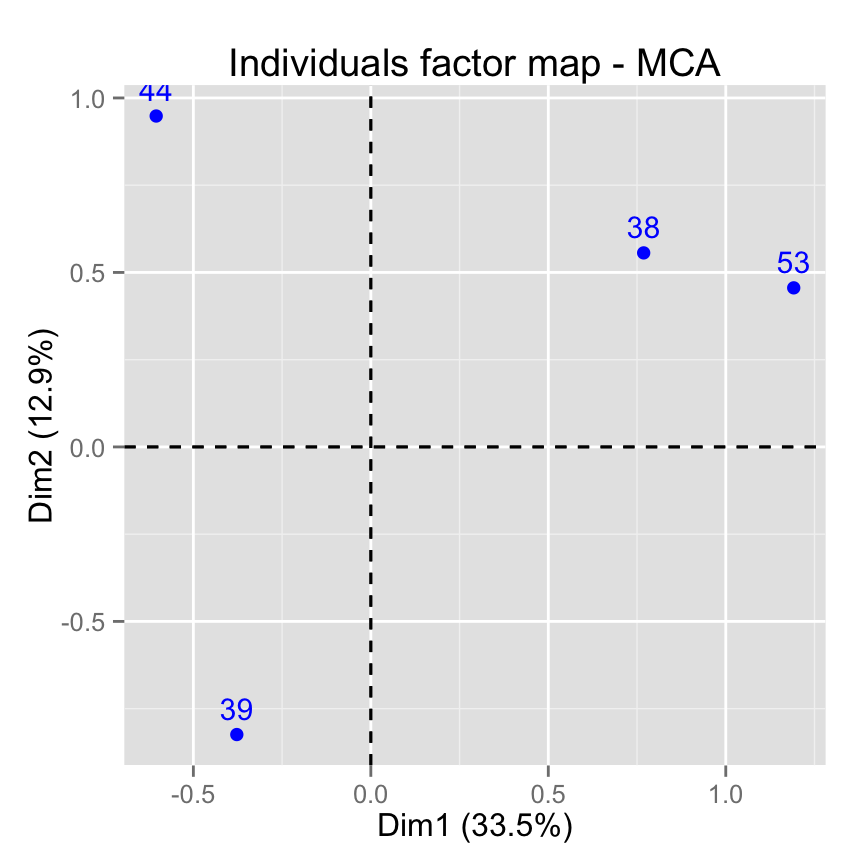

# S?lectionner par le nom
fviz_mca_ind(res.mca,
select.ind = list(name = c("44", "38", "53",  "39")))

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

fviz_mca_var(): Graphique des variables

# Graphique par d?faut
fviz_mca_var(res.mca)

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

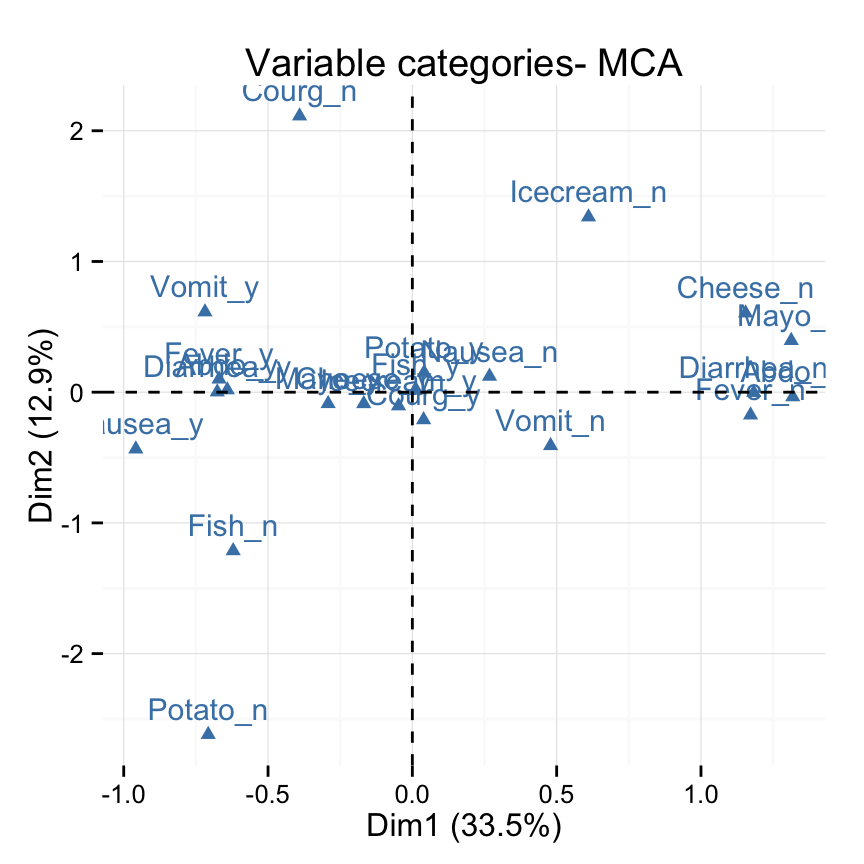

# Changer la couleur et le th?me
fviz_mca_var(res.mca, col.var="steelblue")+
 theme_minimal()

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

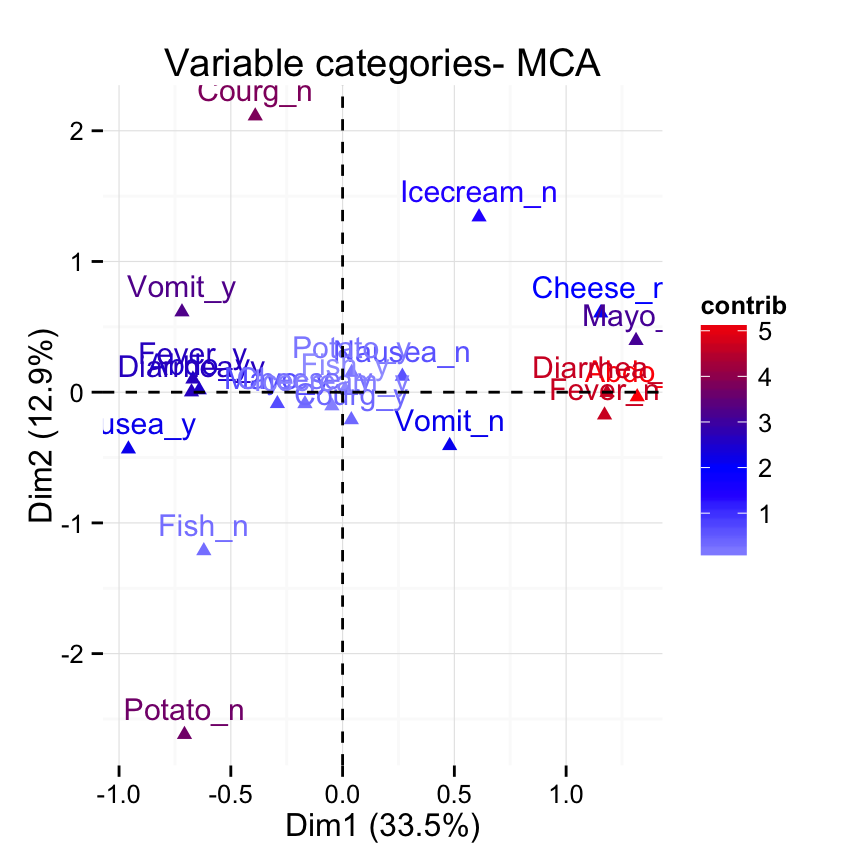

# Contr?ler la couleur selon la contribution
fviz_mca_var(res.mca, col.var = "contrib")+
 scale_color_gradient2(low = "white", mid = "blue",
           high = "red", midpoint = 2) +
 theme_minimal()

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

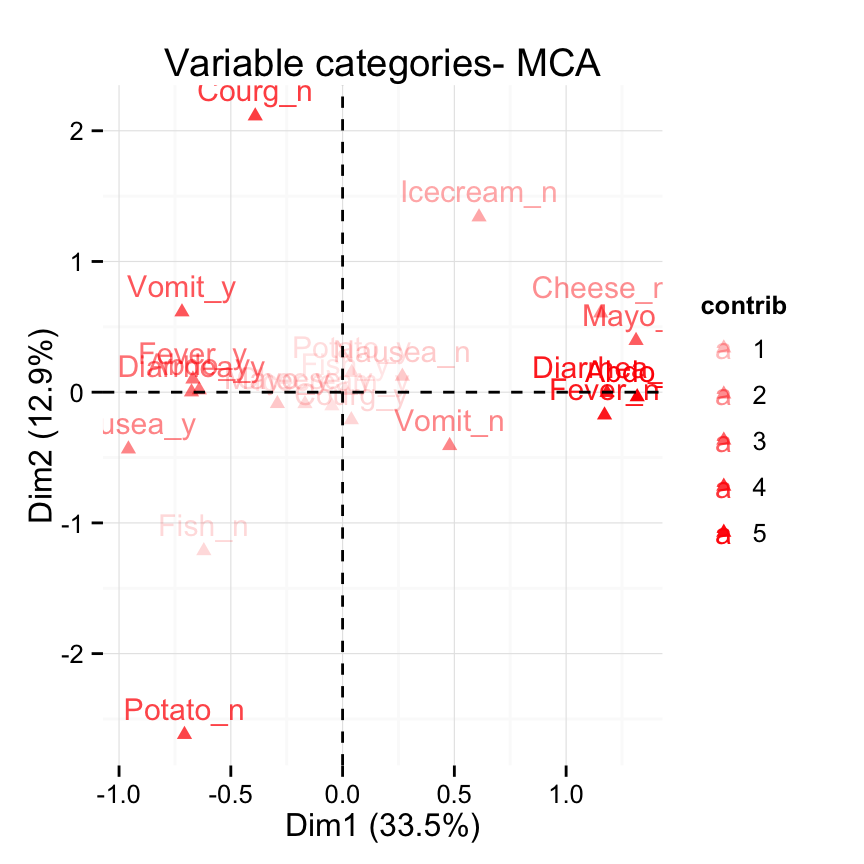

# Contr?ler la transparence des variables
# selon leurs contributions
fviz_mca_var(res.mca, alpha.var = "contrib") +
   theme_minimal()

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

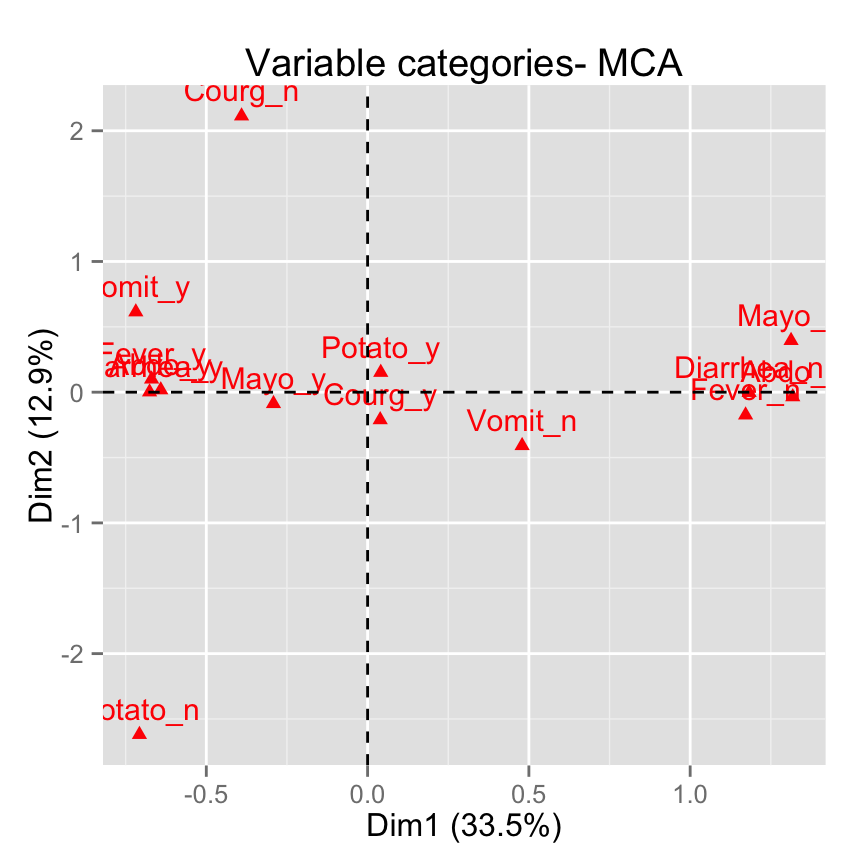

# S?lectionner et visualiser les variables avec cos2 >= 0.4
fviz_mca_var(res.mca, select.var = list(cos2 = 0.4))

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

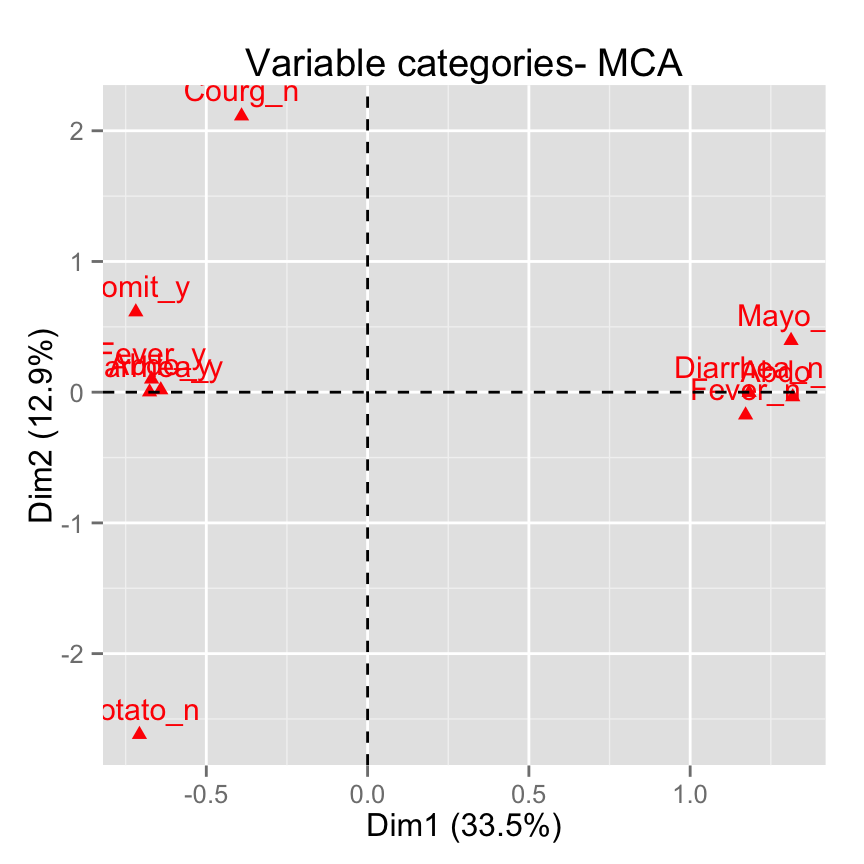

# S?lectionner le top 10 selon la contribution
fviz_mca_var(res.mca, select.var = list(contrib = 10))

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

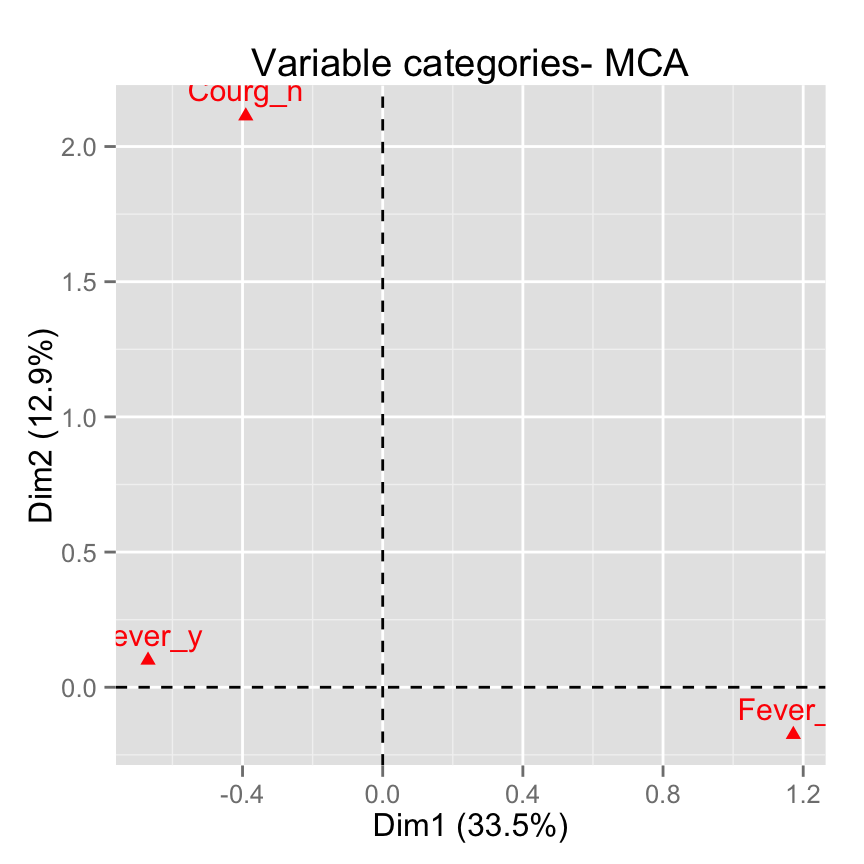

# S?lectionner par noms
fviz_mca_var(res.mca,
 select.var= list(name = c("Courg_n", "Fever_y", "Fever_n")))

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

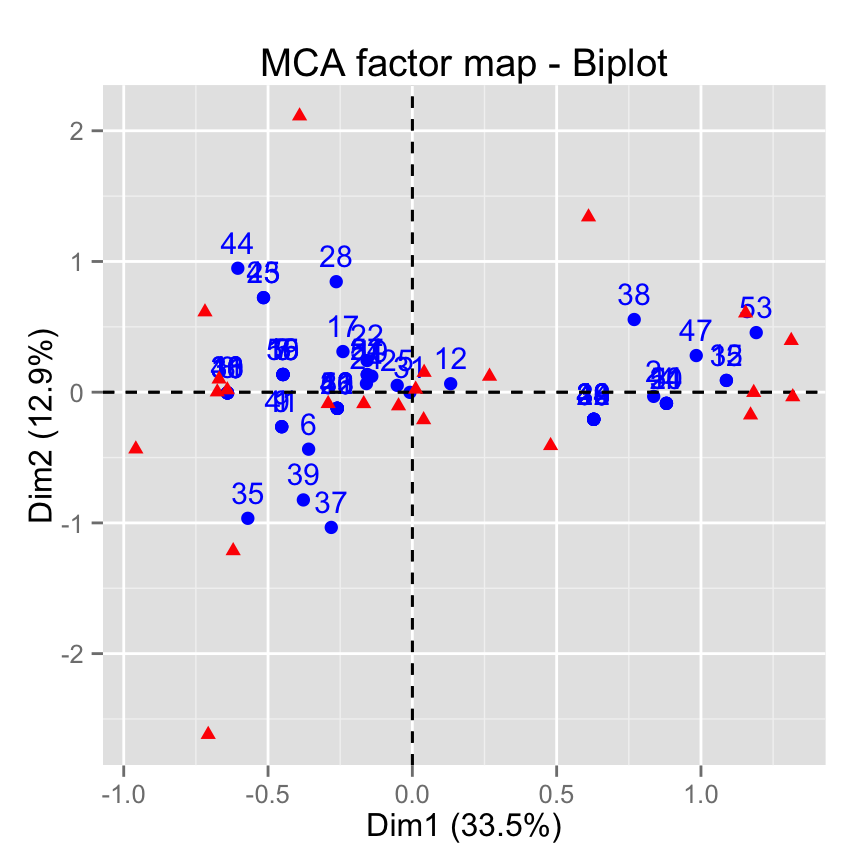

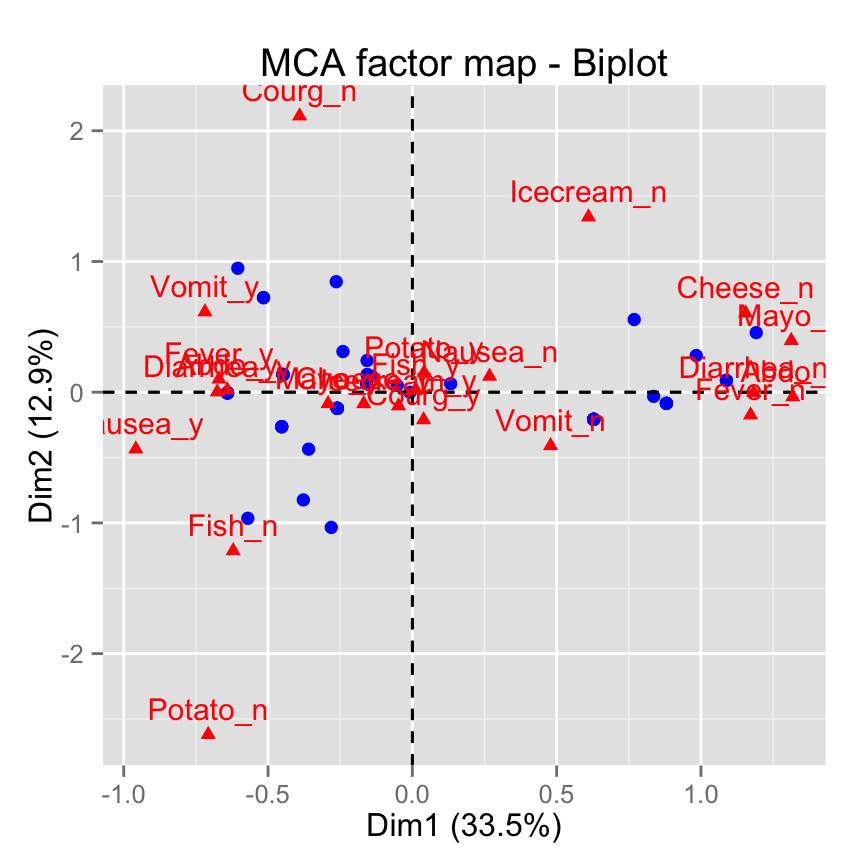

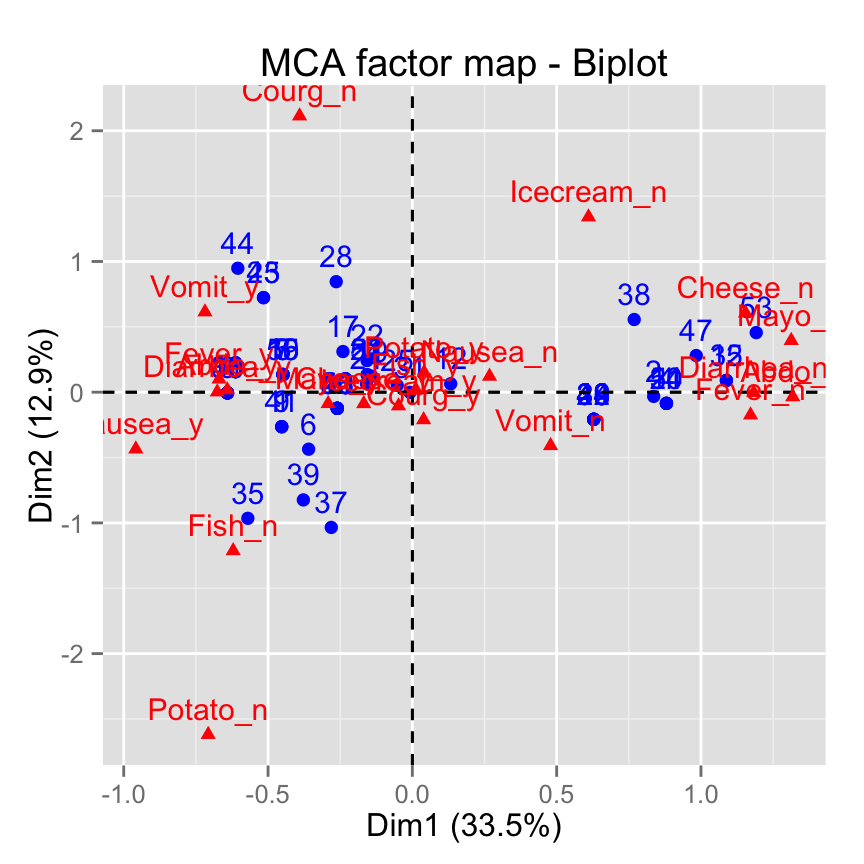

fviz_mca_biplot(): Biplot des individus et des variables

fviz_mca_biplot(res.mca)

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

# Annoter uniquement les variables
fviz_mca_biplot(res.mca, label ="var")

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

# Annoter uniquement les individus
fviz_mca_biplot(res.mca, label ="ind")

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

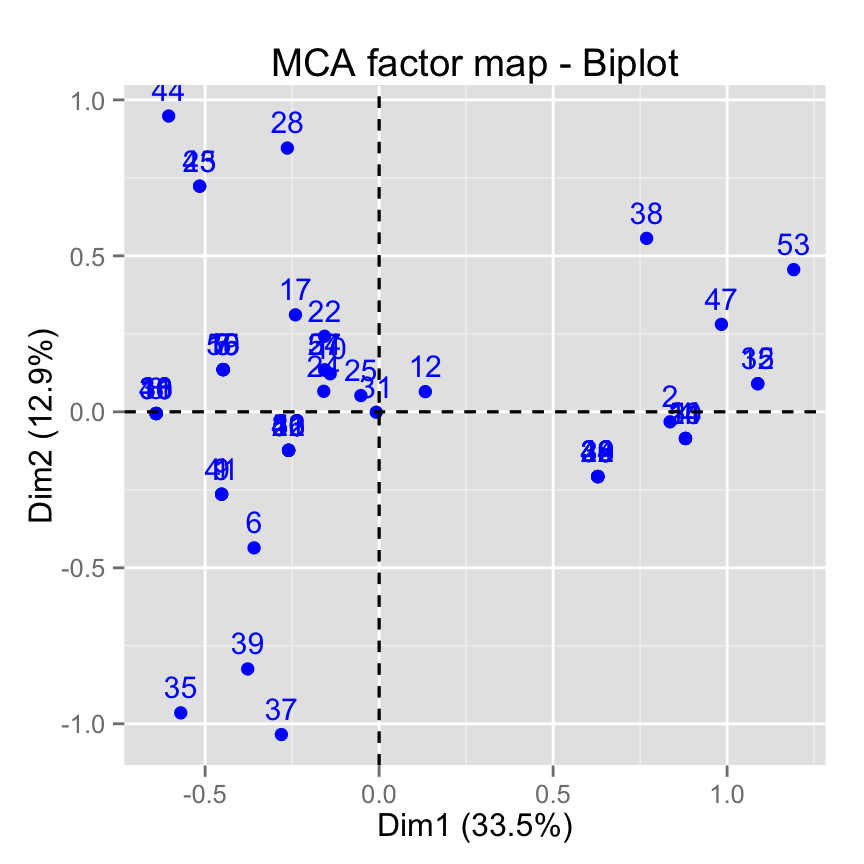

# Cacher les variables
fviz_mca_biplot(res.mca, invisible ="var")

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

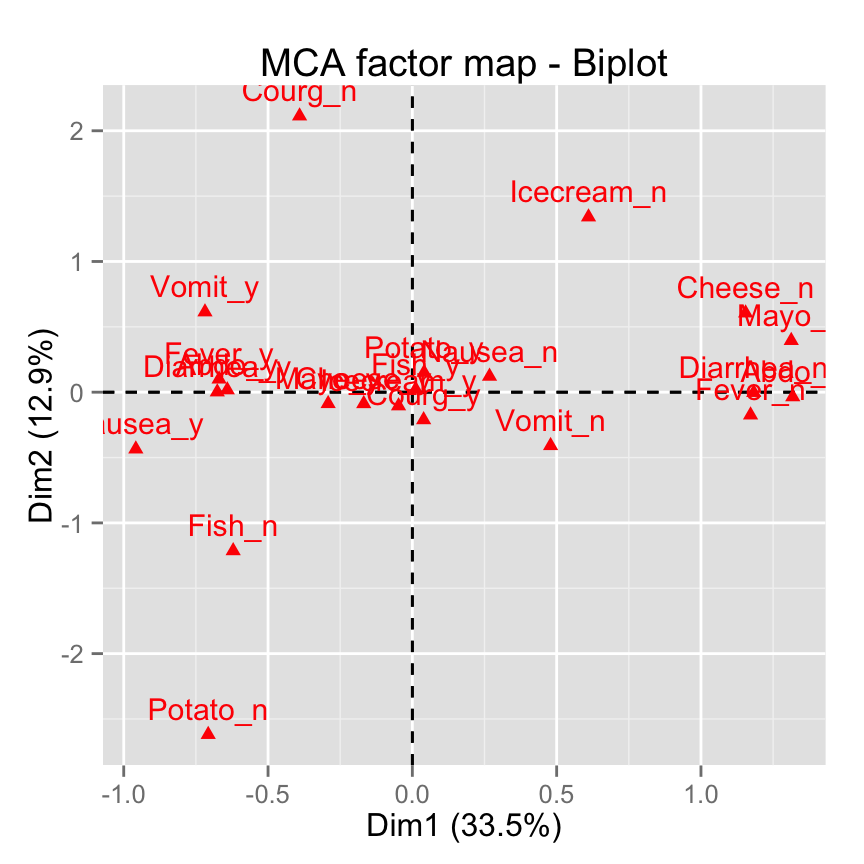

# Cacher les individus
fviz_mca_biplot(res.mca, invisible ="ind")

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

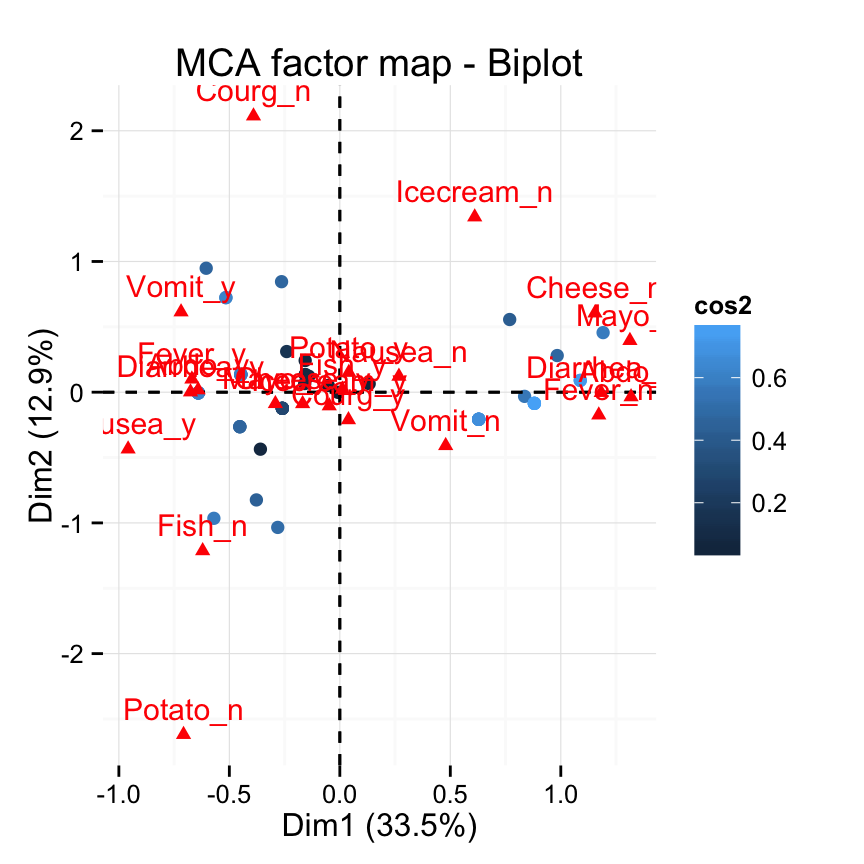

# Contr?ler la couleur des individus selon le cos2
fviz_mca_biplot(res.mca, label ="var", col.ind="cos2") +
       theme_minimal()

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

# Change la couleur par groups, ajouter des ellipses
fviz_mca_biplot(res.mca, label="var", col.var ="blue",
   habillage=grp, addEllipses=TRUE, ellipse.level=0.95) +
   theme_minimal()

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

# Top 30 des individus les plus contributifs
# et top 10 des variables les plus contributifs
fviz_mca_biplot(res.mca,
               select.ind = list(contrib = 30),
               select.var = list(contrib = 10))

fviz_mca: Quick Multiple Correspondence Analysis data visualization - R software and data mining

Infos

Cette analyse a ?t? r?alis?e en utilisant le logiciel R (ver. 3.2.1) et factoextra (ver. 1.0.3)


Enjoyed this article? I’d be very grateful if you’d help it spread by emailing it to a friend, or sharing it on Twitter, Facebook or Linked In.

Show me some love with the like buttons below... Thank you and please don't forget to share and comment below!!
Avez vous aimé cet article? Je vous serais très reconnaissant si vous aidiez à sa diffusion en l'envoyant par courriel à un ami ou en le partageant sur Twitter, Facebook ou Linked In.

Montrez-moi un peu d'amour avec les like ci-dessous ... Merci et n'oubliez pas, s'il vous plaît, de partager et de commenter ci-dessous!





Cette page a été vue 5313 fois
Licence - Pas d?Utilisation Commerciale - Partage dans les M?mes Conditions
Licence Creative Commons
